产品简介

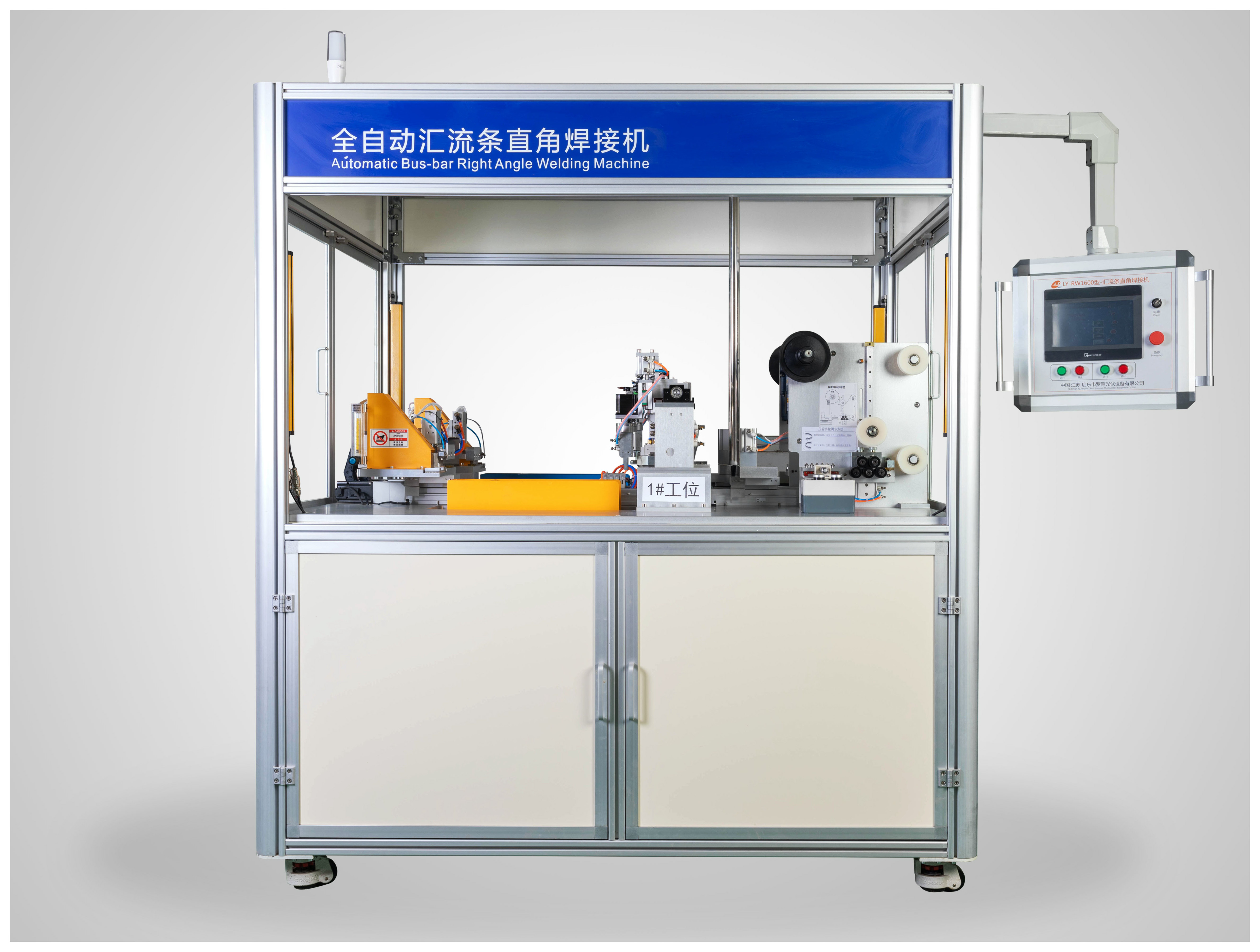

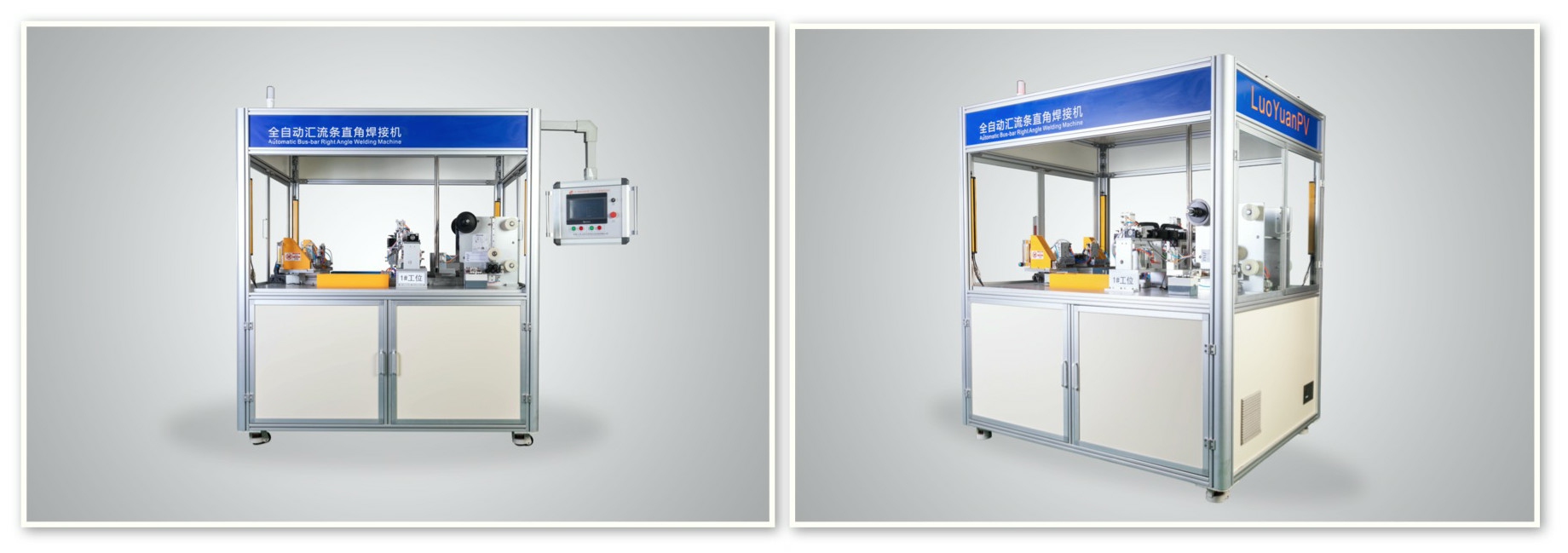

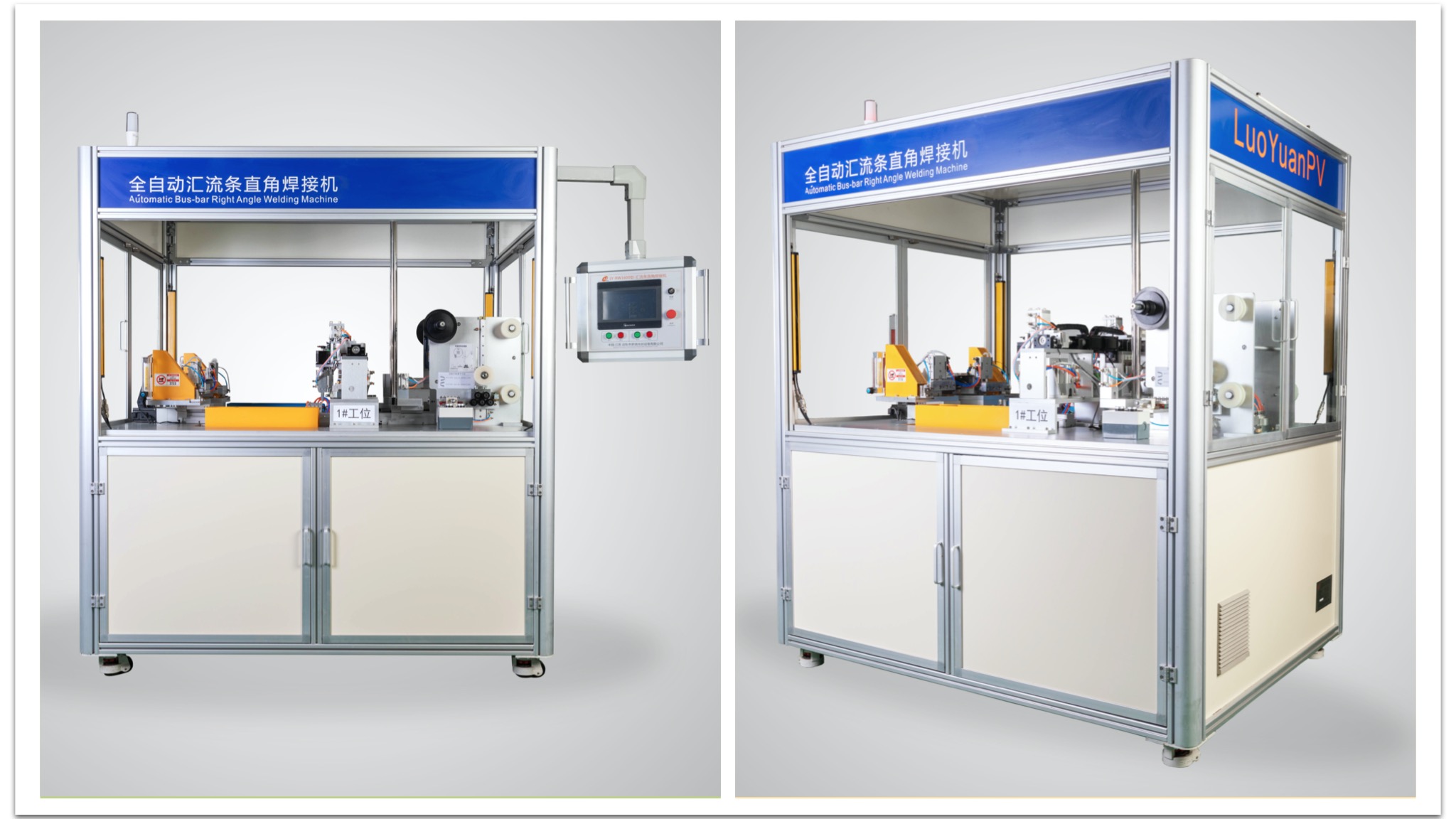

汇流条直角焊接机是罗源光伏自行设计、研发、制造的一款加工光伏汇流条的专用设备。该设备主要用于太阳能组件汇流条的定长裁切和直角自动焊接。

产品特性

  • 设备具有自动较平、定长切断、直角焊接、自动堆料等功能;
  • 主要由人机操作界面、PLC控制、伺服电机驱动、直线模组传动、温控模块等组成,具有操作简单、运行稳定、维护方便等特点;
  • 双工位设计,可同时生产左右对称直角;
  • 适用各种大小组件的汇流条焊接;
  • 相对于人工焊接方式,大大提高了焊接强度及外观;





技术参数

项 目 规 格
型号 LY-RW1600
电源规格 220V(AC)/2.4KW
外形尺寸 L1700×W1250×H1900mm
设备重量 600KG
气源压力 0.6Mpa-0.8Mpa
生产效率 1200条/小时(双工位)
裁切精度 ±0.5mm
适用材料 宽度4-10mm、厚度0.3-0.6mm、纸盘装或工字大卷
焊接直角精度 90度±0.5
控制方式 PLC、人机界面HMI
运动控制 伺服电机
焊接强度 ≥25N(材料不同略有差异)
